Personalizarea hartilor topografice folosind resurse si software gratuite

Preambul


Ceea ce veti citi mai jos nu reprezinta un articol de specialitate. Nu am studii de topografie, cunostintele prezentate sunt doar rezultatul unei pasiuni, al practicii personale in orientarea montana si sunt expuse doar ca exemplu, existand si alte modalitati de a obtine acelasi lucru. Va rog sa corectati eventuale erori sau sa completati continutul, acolo unde considerati necesar. Ii rog pe specialistii topografi care vor citi acest articol sa manifeste ingaduinta pentru un amator care le intelege stradaniile si nobletea muncii lor.


Articolul se refera la metode testate cu succes de mine si impartaseste notiuni ce pot fi de ajutor si altor persoane. Nu imi asum insa niciun fel de raspundere in legatura cu orice consecinta a utilizarii pe teren a informatiilor prezentate. Pentru a va deplasa in siguranta in zone montane, va sunt necesare cunostinte suplimentare de alpinism / carpatism, catarare, micronavigatie in teren, de utilizare a hartilor topografice etc, in functie de gradul de dificultate al traseului. Folositi cu discernamant aceste informatii, pe raspunderea dumneavoastra, pentru ca este vorba de evitarea unor pericole pentru propria viata sau a altor persoane din grupul cu care calatoriti!


Ce urmarim?


La finalul acestui articol veti putea pregati pentru printare propria harta topografica la scara 1:25.000, cu grila la 30 de secunde pentru latitudine si longitudine, cu curbe de nivel cu echidistanta 10m, cu umbre pentru efect 3D, cu pete de culoare in functie de tipul suprafetelor de teren (padure, pasune etc.), cu un minim inventar de toponime pentru o orientare rapida si eficienta in teren. Vor fi necesare un computer cu acces la internet si o durata de lucru de 2-3 ore. Puteti descarca de aici fisierul pdf generat ca si exemplu https://www.dropbox.com/s/mm5h8dt1d8w6r23/Ciucas_A3.pdf


De ce o harta topografica?


Vi s-a intamplat sa nu gasiti o harta acceptabila, cu cateva zile inainte de a pleca in drumetie pe munte? Nu va satisface o harta schitata de mana si va place sa folositi busola si altimetrul pentru micronavigatia pe teren? Lucrand la personalizarea hartii se creeaza o buna reprezentare mentala a zonei in care organizati drumetia. Utilizarea hartii topografice poate fi varianta de rezerva in cazul folosirii unui dispozitiv de navigatie prin GPS, daca acesta nu mai functioneaza. Cunoasterea permanenta a pozitiei, identificarea formatiunilor din jur, bucuria de a descoperi pe cont propriu dau senzatia de libertate. Fara neplacerile erorilor de navigatie, va puteti bucura pe indelete, de frumusetea si magia muntelui.


Resurse si software gratuite


OpenStreetMap http://wiki.openstreetmap.org/wiki/Main_Page

SRTM (Shuttle Radar Topography Mission) baza de date pentru modele digitale de elevatie pusa la dispozitie de NASA si USGS http://en.wikipedia.org/wiki/Shuttle_Radar_Topography_Mission

Maperitive http://maperitive.net/ aplicatie ce foloseste resursele de mai sus pentru extragerea unui careu personalizat de pe harta

Inkscape http://www.inkscape.org/en/ aplicatie grafica pentru editarea imaginii extrase cu Maperitive


Maperitive: personalizarea unui careu de pe harta


Instalarea


Dupa dezarhivare, aplicatia se lanseaza cu ajutorul fisierului executabil din folderul "Maperitive". Este posibil sa aveti nevoie si de Microsoft.NET 4, pe care il puteti descarca tot de pe pagina Maperitive. Dupa pornirea aplicatiei, navigati prin scroll si zoom-in in zona muntilor Ciucas.


Configurarea


/utile/map1.jpg


Este nevoie sa editam fisierul text de configurare a aplicatiei ("Edit Rendering Rules"), pentru a putea genera liniile de contur normale cu o echidistanta de 10m si cele index cu echidistanta de 50m. Modificati parametrii "contour major" si "contour minor" ca in imaginea de mai jos. Dupa ce salvati fisierul text de configurare, apasati "Reload Rendering Rules" tot din meniul "Map".


/utile/map2.jpg


Generare curbe de nivel


/utile/map3.jpg


Completati in partea de jos in caseta "Command prompt" textul set-dem-source name=SRTMV3R3 si apoi apasati "Enter". In acest fel, se schimba baza de date predefinita SRTM3 care contine zone goale in modelele digitale de elevatie, cu ultima versiune pusa la dispozitie de NASA, in care aceste goluri sunt eliminate. Veti observa in harta pe post de exemplu aceste goluri, fiind generata inainte de actualizarea SRTMV3R3. Tastati apoi, tot in "Command prompt" textul generate-contours interval=10 dupa care apasati "Enter", pentru a completa harta cu curbele de nivel.


Aplicare umbre pentru efectul 3D



/utile/map4.jpg

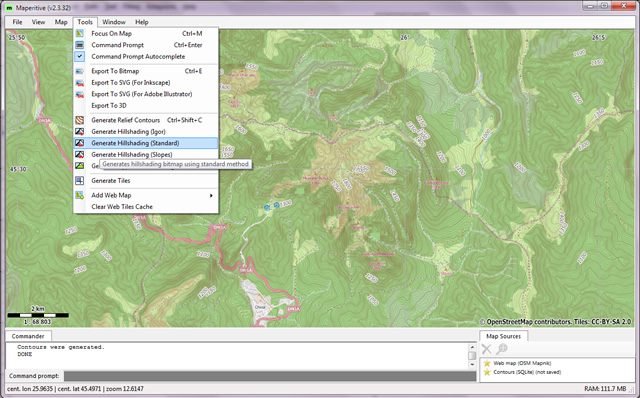

Din "Tools" alegeti "Generate Hillshading". Eu prefer modul "Standard". Puteti incerca si alte moduri dintre cele 4 disponibile. Fiecare umbrire se ragaseste ca si strat in partea din dreapta jos "Map Sources". Daca nu va place ce s-a generat puteti selecta stratul in cauza si apoi apasati "Delete".


Aplicare margine de printare


/utile/map5.jpg

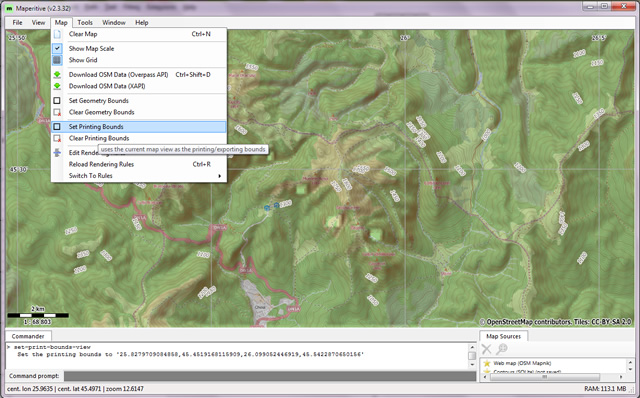

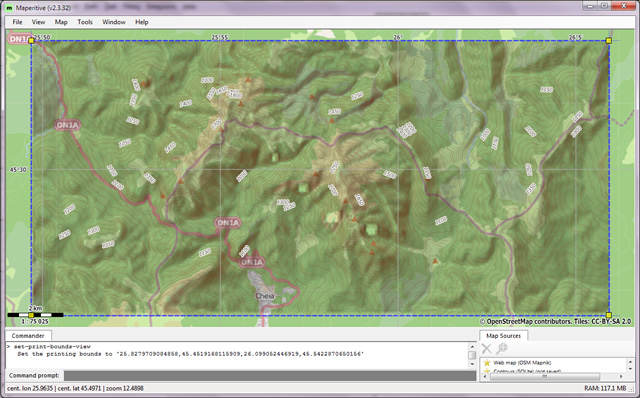

Alegeti din "Map" "Set Printing Bounds". Se va selecta toata portiunea de harta vizibila pe ecran. Ca sa aveti acces la marginea de printare si sa o puteti modifica, trebuie sa faceti zoom-out un pic. Faceti clic oriunde pe harta si apoi apasati tasta "-" (minus). Veti vedea ceva asemanator cu imaginea de mai jos.


/utile/map6.jpg

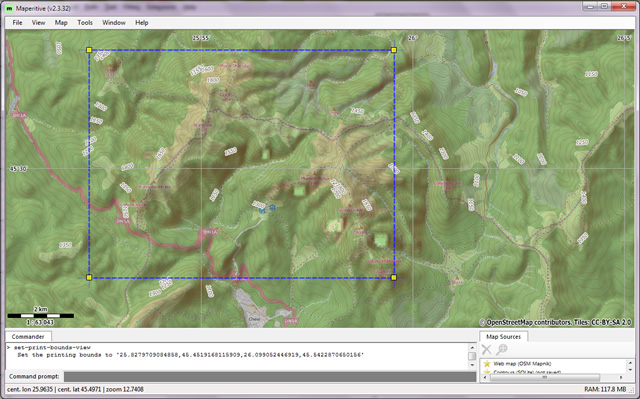

Modificati apoi zona de printare, ajustand marginile sub forma unui dreptunghi "landscape" cu laturile de aproximativ 10km pe 7km (urmariti scala din stanga jos pentru aproximare). La sfarsit, centrati zona de printare.


/utile/map7.jpg


Exportul careului personalizat


/utile/map8.jpg

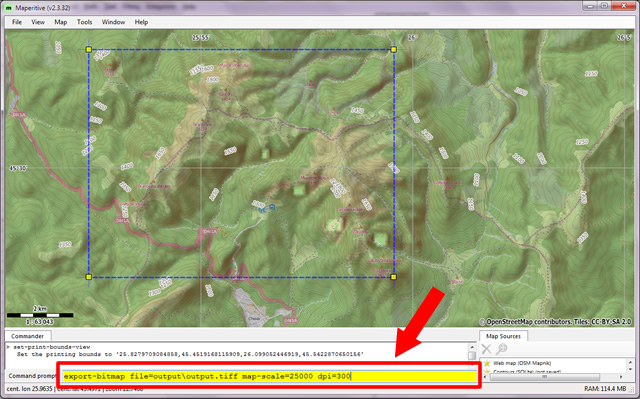

Completati in caseta "Command prompt" textul export-bitmap file=output/output.tiff map-scale=25000 dpi=300 Veti gasi fisierul "output.tiff" exportat in subfolderul "output" din folderul "Maperitive" cu aplicatia. De aici il veti importa la pasul urmator.


Inkscape: editarea imaginii exportate

Setari document


/utile/ink1.jpg


Dupa ce ati descarcat si instalat aplicatia "Inkscape", creati un document nou si apoi accesati din "File", "Document properties". Setati "Default Units" in mm, alegeti A3 ca si format, setati "landscape", "Units" tot in mm. Inchideti apoi fereastra "Document properties" si salvati documentul.


/utile/ink2.jpg


Import imagine cu harta si redimensionare

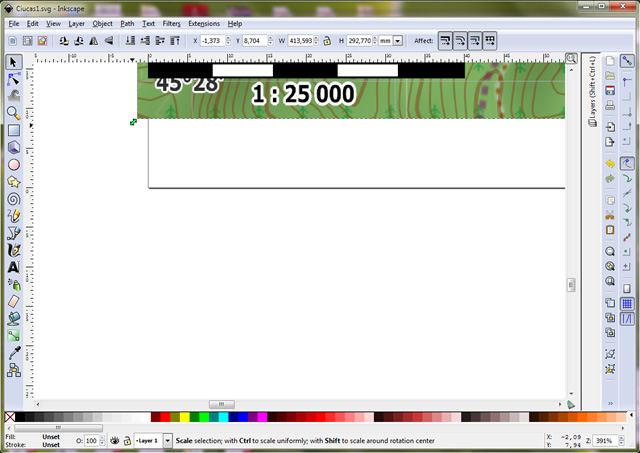

Apasati combinatia de taste "Ctrl+I" pentru a importa imaginea "output.tiff" exportata cu ajutorul Maperitive. Alegeti "embed" dintre optiunile de import. Dupa import, va trebui sa redimensionam imaginea ca sa se incadreze pe suprafata aferenta formatului A3. Trageti din coltul din stanga jos cu tasta "Ctrl" apasata. In aces fel, reduceti dimensiunea imaginii pastrand proportiile si scala la care a fost exportata harta. Suprapuneti scala alb-negru din imagine cu rigla de sus din Inkscape. Reduceti dimensiunile imaginii pana cand scala alb-negru are dimensiunea de 40mm. Aliniati pe A3 si salvati documentul.


/utile/ink3.jpg


Completarea hartii cu toponime


Folositi facilitatile de desen din Inkscape (desenare obiecte, formatare text, text pe contur) pentru a adauga nume de locuri relevante pentru dumneavoastra. Am folosit siteul "Zone montane si trasee turistice in Romania" pentru identificarea marcajelor.


/utile/ink4.jpg


Export in format PDF


Dupa ce ati finalizat harta, salvati documentul Inkscape si apoi apasati "Ctrl+P" pentru printare. Eu prefer "PDFCreator" pentru printarea de fisiere PDF, insa puteti sa folositi si alte programe similare, cum ar fi "CutePDF". La centrul de copiere aleg o hartie un pic mai groasa si lucioasa, imprimare laser full color cu calitate maxima. Pretul este foarte accesibil.


/utile/ink5.jpg


Incheiere


Inca odata, puteti descarca de aici fisierul pdf generat ca si exemplu https://www.dropbox.com/s/mm5h8dt1d8w6r23/Ciucas_A3.pdf Sper ca va va fi de folos pe viitor acest articol, pentru orientarea si navigarea in zone montane. Va multumesc pentru ca l-ati citit si va doresc poteci cu soare!


Resurse suplimentare


Orientarea in teren folosind harta si busola (si alte mijloace de orientare) - scris de conrad http://www.carpati.org/articol/orientarea_in_teren_folosind_harta_si_busola_si_alte_mijloace_de_orientare_/1017/

Ultimate Navigation Manual - Lyle Brotherton http://www.amazon.co.uk/Ultimate-Navigation-Manual-Lyle-Brotherton/dp/0007424604

Site MicroNavigation http://micronavigation.com/

Canal Youtube https://www.youtube.com/user/MicroNavigation

Using a Topographic Map - Compass Navigation Course https://www.youtube.com/watch?v=d-jWnU3eEzk

Zone montane si trasee turistice in Romania http://gis.modulo.ro/hiking2_0/zoneMontane.html

Documentatie Maperitive http://maperitive.net/docs/

Documentatie Inkscape http://www.inkscape.org/en/learn/
