Panou de catarare artificiala la tine acasa - mic ghid de proiectare si construire

Inca de la inceput vreau sa va spun ca acest articol nu reprezinta un ghid de contructie ci doar o prezentare a ceea ce am reusit sa contruiesc eu acasa. Nu se recomanda a se face o astfel de constructie fara a consulta un specialist, iar folosirea acestuia panou se va face doar cu respectarea normelor de securitatea specifice alpinismului clasic si in prezenta unei persoane cu pregatire in domeniu.

Ideea de a construi un panou de escalada ma chinuia de ceva vreme si dupa cateva luni de documentare temeinica am trecut la fapte care dupa cum veti vedea nu au fost atat de usor de pus in practica.

Locatie aleasa: peretele unei magazii

Inaltime: 3.4 m

Latime: 2m

/Panou_catarare/panou_1.jpg

Pentru inceput am trecut la proiectarea panoului pe calculator si va pot spune ca am trecut prin zeci de faze intermediare pana am ales un model final mai simplu tinand cont si de pretul materialelor care nu este deloc ieftin. Am ales ca material de constructie placaj TEGO, pe care l-am "feliat" in bucati de 50x60 cm pentru o mai buna modularitate si flexibilitate in viitor cand voi dori sa modific structura, montate pe un stelaj de lemn cu profil patrat 64x64mm.

/Panou_catarare/panou_1.jpg

Pregatirea principalelor scule necesare constructiei:

- fierastrau (sau pendular dar mi-a fost lene sa mai trag fir asa ca pentru cateva taieturi M ales un fierestrau clasic)

-ciocan

-nivela

holsuruburi, multeee holsuruburi

-freze

-surubelnita electica

-ruleta

-creion, marker pentru trasare

- piulite cu gheare M10 sau M8 (greu de gasit)

- suruburi de fixare inbus innecat M10 sau M8 depinde de piulita aleasa

/Panou_catarare/panou_1.jpg

/Panou_catarare/panou_1.jpg

Placile modulare se vor gauri atat pentru prindere (gaurile de prindere vor fi finisate pentru a ascunde surubul) cat si pentru fixarea piulitelor cu gheare in care vin fixate prizele cu suruburi inbus M10 (se va gauri dinspre partea unde vin prinse prizele pentru a nu sparge materialul).

/Panou_catarare/panou_1.jpg

/Panou_catarare/panou_1.jpg

Apoi se bat prizele cu gheare dinspre spate, fata opuse unde se vor monta prizele de catarare.

/Panou_catarare/panou_1.jpg

Se va acorda o atentie deosebita unei fixari cat mai corecte pentru o viata cat mai indelungata a piulitei. Adica axul de montaj sa fie cat mai perpendicular pe placaj.

/Panou_catarare/panou_1.jpg

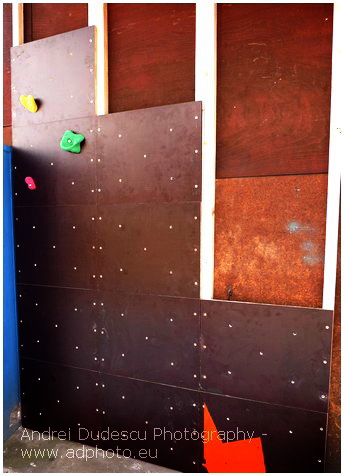

Panoul incepe sa capete forma. Se observa si stelajul care a fost fixat initial de magazie peste care au fost asezate pe rand modulele de TEGO in care au fost montate in prealabil piulitele cu gheare.

/Panou_catarare/panou_1.jpg

Holsurubul de fixare al modulului trebuie sa fie montat intr-un zenc pentru a feri de pericole pe viitorii cataratori.

/Panou_catarare/panou_1.jpg

Pentru o viteza mai mare folosim surubelnita electrica.

/Panou_catarare/panou_1.jpg

Prizele sunt pregatite de montaj. Se observa suruburile inbus care le vor prinde de panou. Atentie la strangere sa nu se rupa. Dupa primele zile de folosire se vor strange repetat pana ajung la un echilibru.

/Panou_catarare/panou_1.jpg

Pentru prizele mai mici, de picior se vor folosi holsuruburi de fixare. Acest lucru trebuie gandit bine mai ales ca nu vor putea fi mutate asa usor fara sa lase urme in viitor. Deci o stabilire a viitoarelor trasee este de dorit inainte de montare.

/Panou_catarare/panou_1.jpg

Nu ma abtin si montez primele prize de proba. Super, merge de minune !!! :)

/Panou_catarare/panou_1.jpg

Si iata si panoul finalizat !

/Panou_catarare/panou_1.jpg

Apoi a doua zi imi dau seama ca pot face si o prima surploma care era in planul initial. Aici isi dovedeste utilitatea faptului ca am facut proiectul modular.

/Panou_catarare/panou_1.jpg

Demontam panoul unde va fi montata surplomba.

/Panou_catarare/panou_1.jpg

/Panou_catarare/panou_1.jpg

Surplomba necesita ceva lucru si migala pentru ca trebuie sa fie solida. Nu este de joaca !

/Panou_catarare/panou_1.jpg

/Panou_catarare/panou_1.jpg

Panoul este deja gata cu surplomba montata si isi asteapta cataratorii !

/Panou_catarare/panou_1.jpg

In noaptea de revelion am folosit surplomba si drept suport pentru sarmale fiind la inaltime erau ferite de eventualele pisici care ar fi dat atacul !

/Panou_catarare/panou_1.jpg

/Panou_catarare/panou_1.jpg

Stabilim si traseele .....

/Panou_catarare/panou_1.jpg

/Panou_catarare/panou_1.jpg

/Panou_catarare/panou_1.jpg

/Panou_catarare/panou_1.jpg

/Panou_catarare/panou_1.jpg

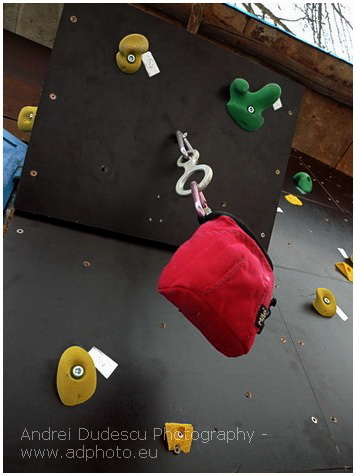

Asigurarea aflata in partea superioara a panoului.

/Panou_catarare/panou_1.jpg

Surpriza in prima zi a anului nou copii doresc sa faca primul concurs si hotaram sa il facem de tip mansa mai ales ca avem si copii mai mici si este si primul concurs asa de antrenament.

/Panou_catarare/concurs_1.jpg

Prin tragere la sorti primul urca Cosmin mezinul concursului.

/Panou_catarare/concurs_1.jpg

Bucuros ca a ajuns in top in timp record.

/Panou_catarare/concurs_1.jpg

Se pregateste Calin pentru traseu...

/Panou_catarare/concurs_1.jpg

Alexandru intra si el in traseu...

/Panou_catarare/concurs_1.jpg

/Panou_catarare/concurs_1.jpg

Sunt sus ura ! :)

/Panou_catarare/concurs_1.jpg

Manuel se pregateste care va deveni si castigatorul concursului din prima zi a lui 2011 !

/Panou_catarare/concurs_1.jpg

Gusta victoria din plin.

/Panou_catarare/concurs_1.jpg

Avem si o participanta, Ana care isi face curaj si porneste in cursa alaturi de baieti ! Sic !

/Panou_catarare/concurs_1.jpg

/Panou_catarare/concurs_1.jpg

Na ca am ajuns si eu sus !!!

/Panou_catarare/concurs_1.jpg

In final toti au primit premii si s-au simtit cu adevarat mai puternici si siguri pe ei. pentru unii dintre ei fusese prima catarare din viata, prima mansa din viata lor de montaniarzi. Si poate candva cand se vor afla in peretele de stanca isi vor aminti inceputurile, isi vor aminti acesta prima zi din anul 2011.

Si daca tot am ajuns al final va multumesc pentru rabdarea de a fi citit acest jurnal si astept eventualele intrebari de natura tehnica sau de alta natura, va voi raspunde la toti.
